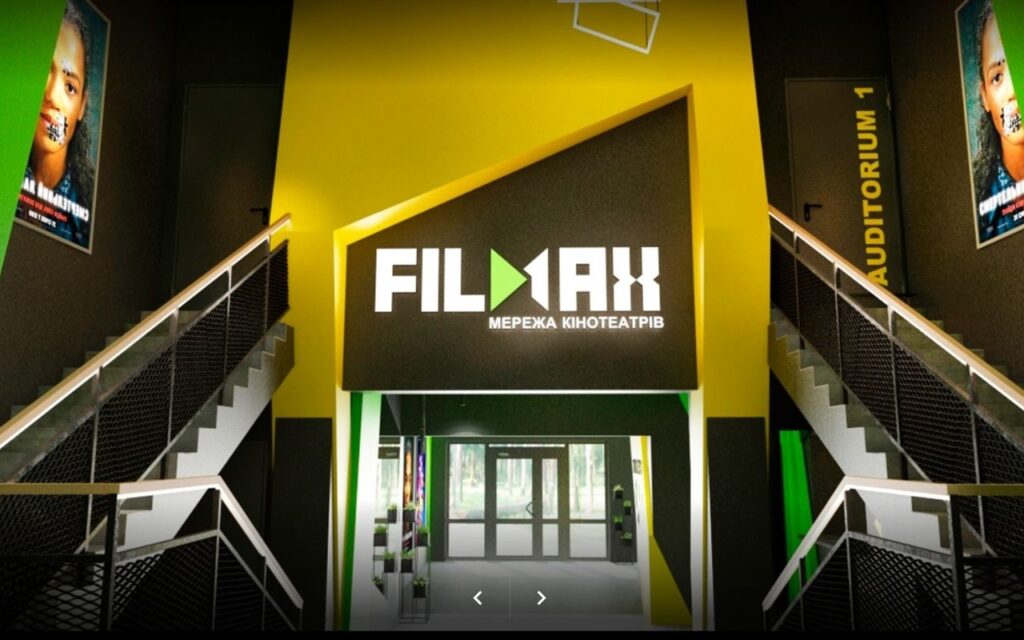

    Кинотеатр «Filmax»

    Для 3-х зального кинотеатра Filmax в Умани стояло жёсткое ограничение на все системы ОВиК в 25 кВт при этом соблюдая все санитарные нормы по воздухообмену…

    • Дата

       10 июня, 2019

    • Клиент

       Кинотеатр Filmax

    • Описание

       Для 3-х зального кинотеатра Filmax в Умани стояло жёсткое ограничение на все системы ОВиК в 25 кВт при этом соблюдая все санитарные нормы по воздухообмену. Других источников энергии у здания не было.

      Были приняты такие технические решения:

      1. Воздушный тепловой насос / кондиционер Hitachi. При потреблении 14 кВт электроэнергии он способен генерировать до 55 кВт тепла. Холод/тепло распределяется по средствам установленных на чердаке кинотеатра канальных блоков, где воздух воздуховодами подводится к вихревым диффузорам к потолку.

      2. Высокоэффективные приточно-вытяжные вентиляционные установки с новыми рекуператорами, которые возвращают до 93% тепла и до 60% холода обратно в залы. Применены самые тихие и экономичные вентиляторы, установлены шумоглушители, виброгасители, шумоподавляющая изоляция.

      3. Утилизация тепла от кинопроекторов. При работе кинопроекторы выделяют большое количество тепла. При стандартном решении воздух с обслуживаемого зала проходит через проектор, охлаждает его и удаляется на улицу. Такое решение приводит к воздушному дисбалансу в помещении и повышенной затраты электроэнергии. Инженеры Термал запроектировали и реализовали систему утилизации тепла с проекторов посредством установки смесительных камер.

      Зимой, когда есть необходимость в утилизации тепла, тёплый воздух с проекторов направляется к вытяжному вентилятору ПВ установки и идёт на рекуператор. Отдавая 93% своего тепла свежему приточному воздуху. При этом установка автоматически пропорционально вытягивает меньше воздуха из кинозалов, соблюдая 100% баланс притока и вытяжки. Летом тёплый воздух напрямую удаляется на улицу, не нагревая приток. Благодаря такому решению потребление на догрев воздуха после рекуператора практически стремится к нолю. А при не работающих проекторах и отключается вентиляция зала, как не нужная.

    • Категория

       Кинотеатры, Торговые центры и магазины

    • Размещение

       Черкасская обл, г. Умань

  • Кинотеатр «Планета Кино» (IMAX)

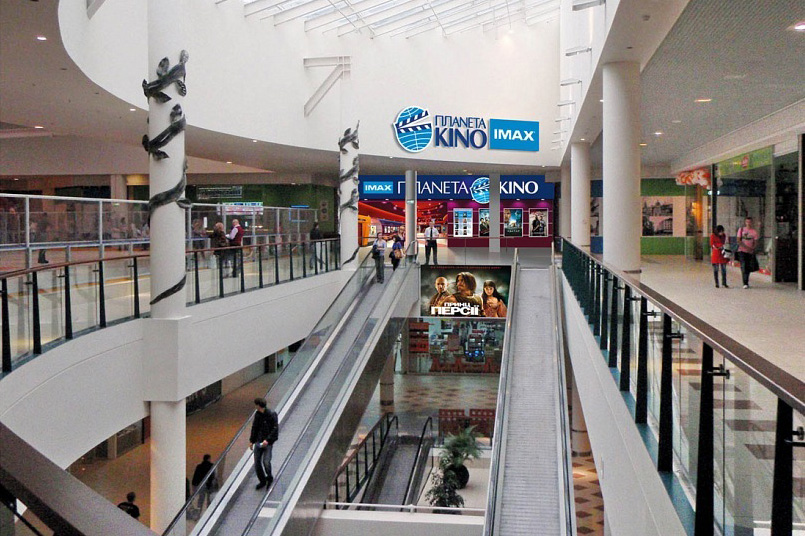

    Кинотеатр «Планета Кино» (IMAX)

    Поставка установок, монтаж, пуско‐наладка системы вентиляции, кондиционирования, отопления, дымоудаления, водопровода…

    • Дата

       8 сентября, 2012

    • Клиент

       IMAX

    • Описание

       Поставка оборудования установок, монтаж, пуско‐наладка системы вентиляции, кондиционирования, отопления, дымоудаления, водопровода и канализации, и теплоснабжения

    • Категория

       Кинотеатры, Торговые центры и магазины

    • Размещение

       г. Львов




Кинотеатры, театры и ночные клубы отличаются от многих зданий наличием большого количества людей, пребывающих одновременно в одном помещении от 2 часов. Соответственно и меры безопасности на таких объектах выше. А отсутствие свежего воздуха в залах посетитель замечает с первых же минут.

Качественная система отопления, вентиляции и кондиционирования поможет обеспечить комфортное пребывание людей и даже иногда увеличить посещаемость

Необходимый воздухообмен рассчитывается исходя из условий удаления с помещений избыточных вредных веществ: тепла, влаги и углекислого газа от людей, в отдельных случаях – и табачного дыма.

Кроме того, за санитарными нормами на 1 человека должно припадать не меньше 20 м3/час. Расчёт ведётся с учётом полной загрузки зала. Отдельные системы предусматриваются для зрительных залов, административных и обслуживающих помещений.

Для кинопроекционной, звукоапаратной и перемоточной расход воздуха подсчитывают в количестве 2-3 крат от объёма помещения. В курительных предусматривается отдельная вытяжка, с кратностью 10. Для санузлов расход становит 50 м3/час на 1 унитаз. Приточный воздух поступает со смежных помещений.

Поскольку зрительные залы редко бывают полностью заполненными, возникает вопрос с регулировкой расхода воздуха. В этом случае используется регулятор вращения двигателей вентиляторов. В результате нужно меньше теплоты для его нагрева в холодный период года.

Большое значение для кинотеатра имеет хорошая звукоизоляция. Поэтому применяется малошумное оборудование с использованием шумоглушителей, устанавливаются гибкие вставки для вентиляторов, воздуховоды изолируются.

Вентиляция

В зрительных залах допускается рециркуляция (подмешивание вытяжного воздуха к приточному). Вентиляция проектируется с позитивным дисбалансом, а именно, приток должен быть немного больше вытяжки.

В качестве оборудования рекомендуется подбирать приточно-вытяжные установки с малошумными вентиляторами и рекуператорами, которые возвращают от 50% до 93% тепла. Это значительно уменьшает затраты энергии для нагревателей.

Системы кондиционирования

Для системы кондиционирования лучшим вариантом являются канальные кондиционеры.

Они равномерно распределяют подготовленный воздух по всему залу. При этом посетители не чувствуют на себе холодный поток воздуха. Выбор может ложится на любой тип системы: от сплит-системы до VRF-системы.

Для больших кинотеатров возможен вариант установки центрального кондиционера: приточно-вытяжной вентиляции с секцией охлаждения.

Отопление

В качестве отопления выбирают только воздушную систему скрытого монтажа. Наиболее оптимальным вариантом является VRF-система, в комбинации с кондиционированием.

Выбор распределительных устройств в большинстве случаев останавливается на круглых вихревых решётках, которые могут созданы для вентилирования помещений высотой от 4 м.

Нормативная скорость воздуха в рабочей зоне должна приблизительно ровняться 0,2 м/с. Поскольку зрительные залы имеют строение лестничного типа и на каждом уровне своя высота, есть некоторые условия к использованию распределительных устройств.

В помещениях вместимостью 200-600 человек приточные решётки могут устанавливается и со стороны экрана, и со стороны проекционной. Вытяжные – в верхней зоне по всему залу, с обязательным учётом высоты рабочей зоны.

В залах вместимостью больше 600 человек удаления воздуха частично допускается через решётки с нижней зоны под сидениями. Если в помещении примерно одинаковые ширина и длина, воздухораспределительные решётки устанавливают и по бокам в верхней зоне.

Системы вентиляции, кондиционирования и отопления в театрах и клубах

Схожую схему вентиляции, кондиционирования и отопления с кинотеатрами имеют театры и клубы.

К вспомогательным помещениям здесь также относятся репетиционные, гримёрки, комнаты звукозаписи и другие. Для них расчёт воздуха становит 60 м3/час на 1 человека.

Для залов ночных клубов оборудование рекомендуется подбирать с запасом. В среднем на 1 человека припадает как минимум 100 м3/час. Либо же расход составляет 10 крат от объёма помещения. В качестве фильтров часто используются электростатические, которые очищают удаляемый воздух от табачного дыма.

Для системы кондиционирования клубов подбираются не только канальные, но и кассетные блоки. Здесь нет таких высоких требований по движению воздушных масс.

Вентиляция зрительных залов театров и кинотеатров разрабатывается почти по идентичной схеме. Только в первом случае со сцены нужно удалять около 17% от всего количества воздуха во всём помещении.
