Торговые центры и магазины

  • Офисный центр «Формула»
    Офисный центр «Формула»

    3-х этажный торгово-офисный центр Формула (Formula) на Большой Окружной, 2 в Киеве имеет децентрализованную систему вентиляции, отопления и кондиционирования…

    • Дата

       8 сентября, 2020

    • Клиент

       Офисный центр «Формула»

    • Описание

       3-х этажный торгово-офисный центр Формула (Formula) на Большой Окружной, 2 в Киеве имеет децентрализованную систему вентиляции, отопления и кондиционирования.

      Основной системой отопления и кондиционирования является мультизональная система (воздушный тепловой насос) Toshiba, расположенные на кровле и заденем фасаде офисного центра. Наружные блоки работают поэтажно с внутренними блоками кассетного, настенного и канального типа с подключённой системой воздуховодов.

      На каждом этаже установлено по одной приточно-вытяжной установке RODA с высокоэффективным полистироловым рекуператором (до 80% возврат тепла).

      Выполнены проектные работы, поставка оборудования, монтажные работы, пуско-наладка системы Вентиляции, Отопления и Кондиционирования торгово-офисного центра Формула (Formula).

    • Категория

       Офисные центры, Торговые центры и магазины

    • Размещение

       г. Киев, ул. Большая Окружная, 2

  • Торгово-офисный центр ELMA
    Торгово-офисный центр ELMA

    4-х этажный офисный центр Элма (ELMA) на Окружной Киева, ул. Победы, 1 имеет децентрализованную систему вентиляции, отопления и кондиционирования…

    • Дата

       12 марта, 2020

    • Клиент

       ELMA

    • Описание

       4-х этажный офисный центр Элма (ELMA) на Окружной Киева, ул. Победы, 1 имеет децентрализованную систему вентиляции, отопления и кондиционирования.

      Основной системой отопления и кондиционирования является VRV (воздушный тепловой насос) Hitachi. Наружные блоки работают поэтажно с внутренними канального типа и подключённой системой воздуховодов.

      На каждом этаже установлено несколько приточно-вытяжных установок RODA с высокоэффективным полистироловым рекуператором (до 80% возврат тепла).

      Выполнены проектные работы, поставка оборудования, монтажные работы, пуско-наладка системы Вентиляции, Отопления и Кондиционированя торгово-офисного центра Элма.

    • Категория

       Офисные центры, Торговые центры и магазины

    • Размещение

       г. Киев, ул. Победы, 1

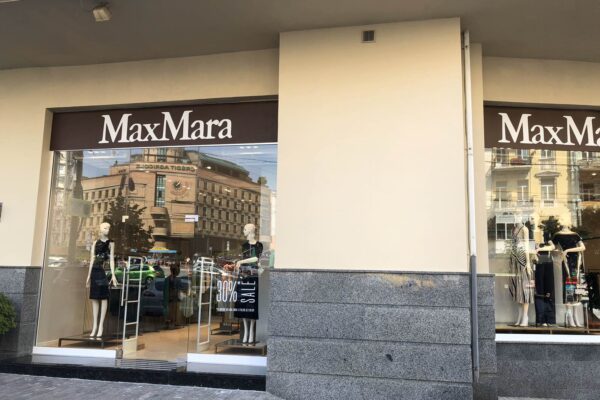

  • Магазин Max Mara
    Магазин Max Mara

    Выполнены проектные работы для магазина Max Mara в Киеве. Произведена модернизация системы вентиляции: добавлены пластинчатые рекуператоры…

    • Дата

       6 декабря, 2019

    • Клиент

       Invogue Fashion Group

    • Описание

       Выполнены проектные работы для магазина Max Mara в Киеве. Произведена модернизация системы вентиляции: добавлены пластинчатые рекуператоры, высокоэффективные вентиляторы Ruck, современная система автоматики на базе свободно программируемых контроллеров. Установлена электрическая тепловая завеса. Заменены старые кондиционеры на современные инверторные. Компания Термал уже 3-й год выполняет сервисное обслуживание и модернизацию магазинов Max Mara, Daniel, Hugo Boss по всей Украине.

    • Категория

       Торговые центры и магазины

    • Размещение

       Киев, Одесса, Харьков

  • Кинотеатр «Filmax»
    Кинотеатр «Filmax»

    Для 3-х зального кинотеатра Filmax в Умани стояло жёсткое ограничение на все системы ОВиК в 25 кВт при этом соблюдая все санитарные нормы по воздухообмену…

    • Дата

       10 июня, 2019

    • Клиент

       Кинотеатр Filmax

    • Описание

       Для 3-х зального кинотеатра Filmax в Умани стояло жёсткое ограничение на все системы ОВиК в 25 кВт при этом соблюдая все санитарные нормы по воздухообмену. Других источников энергии у здания не было.

      Были приняты такие технические решения:

      1. Воздушный тепловой насос / кондиционер Hitachi. При потреблении 14 кВт электроэнергии он способен генерировать до 55 кВт тепла. Холод/тепло распределяется по средствам установленных на чердаке кинотеатра канальных блоков, где воздух воздуховодами подводится к вихревым диффузорам к потолку.

      2. Высокоэффективные приточно-вытяжные вентиляционные установки с новыми рекуператорами, которые возвращают до 93% тепла и до 60% холода обратно в залы. Применены самые тихие и экономичные вентиляторы, установлены шумоглушители, виброгасители, шумоподавляющая изоляция.

      3. Утилизация тепла от кинопроекторов. При работе кинопроекторы выделяют большое количество тепла. При стандартном решении воздух с обслуживаемого зала проходит через проектор, охлаждает его и удаляется на улицу. Такое решение приводит к воздушному дисбалансу в помещении и повышенной затраты электроэнергии. Инженеры Термал запроектировали и реализовали систему утилизации тепла с проекторов посредством установки смесительных камер.

      Зимой, когда есть необходимость в утилизации тепла, тёплый воздух с проекторов направляется к вытяжному вентилятору ПВ установки и идёт на рекуператор. Отдавая 93% своего тепла свежему приточному воздуху. При этом установка автоматически пропорционально вытягивает меньше воздуха из кинозалов, соблюдая 100% баланс притока и вытяжки. Летом тёплый воздух напрямую удаляется на улицу, не нагревая приток. Благодаря такому решению потребление на догрев воздуха после рекуператора практически стремится к нолю. А при не работающих проекторах и отключается вентиляция зала, как не нужная.

    • Категория

       Кинотеатры, Торговые центры и магазины

    • Размещение

       Черкасская обл, г. Умань

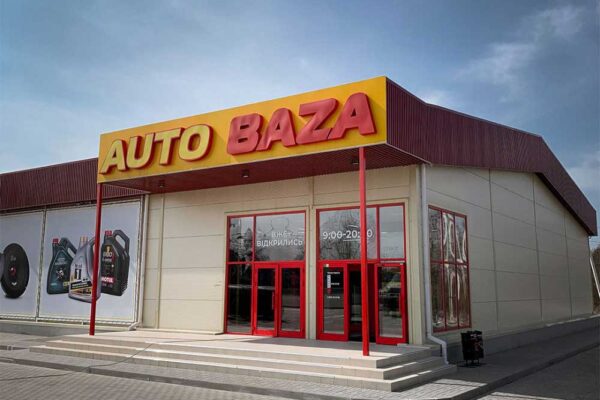

  • Склад-магазин AUTO BAZA
    Склад-магазин AUTO BAZA

    Успешно выполнена задача отопления, вентиляции и кондиционирования отдельно стоящего здания имея в распоряжении только 45 кВт электрической энергии…

    • Дата

       3 декабря, 2018

    • Клиент

       AUTO BAZA

    • Описание

       Успешно выполнена задача отопления, вентиляции и кондиционирования отдельно стоящего здания по Одесской трассе в с. Гатне имея в распоряжении только 45 кВт электрической энергии.

      Основной системой кондиционирования и вентиляции является VRV (воздушный тепловой насос) Hitachi. Наружные блоки работают с внутренними блоками кассетного и настенного типа.

      Установлена Приточно-вытяжная установка CrasStar с роторным высокоэффективным рекуператором (до 80% возврат тепла).

      Выполнены проектные работы, поставка оборудования, монтажные работы, пуско-наладка системы Вентиляции, Отопления и Кондиционирования склада-магазина Автобаза (AUTO BAZA) в Киевской обл., с. Гатне, Одесская трасса.

    • Категория

       Торговые центры и магазины

    • Размещение

       Киевская обл., с. Гатне, Одесская трасса

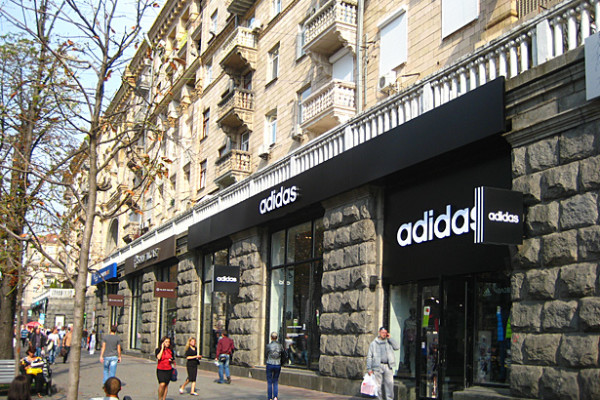

  • Магазины Adidas и Reebok
    Магазины Adidas и Reebok

    Выполнены проектные работы для магазинов Адидас во Львове и Ивано-Франковске. Применено самое современное оборудование…

    • Дата

       13 декабря, 2017

    • Клиент

       Адидас

    • Описание

       Выполнены проектные работы для магазинов Adidas и Reebok во Львове, Ивано-Франковске, Ужгороде, Краматорске, Киеве (ТЦ ЦУМ, SkyMall, пр. Победы, ТЦ Аладдин, ТЦ Ocean Plaza, …). Применено самое современное оборудование: воздушные тепловые насосы для работы как основной источник тепла и холода, и вентиляционные установки с рекуперацией 93% тепла и холода. Компания Термал уже 3-ий год выполняет сервисное обслуживание и модернизацию магазинов Adidas и Reebok по всей Украине.

    • Категория

       Торговые центры и магазины

    • Размещение

       Киев, Ивано-Франковск, Львов, Ужгород, Запорожье, Днепр, Харьков, Черкассы

  • Главный офис «Марк Андре»
    Главный офис «Марк Андре»

    Выполнены проектные работы для главного офиса торговой марки «Марк Андре». Применены вентиляционные установки с рекуперацией…

    • Дата

       16 января, 2015

    • Клиент

       Марк Андре

    • Описание

       Выполнены проектные работы для главного офиса торговой марки «Марк Андре». Применены вентиляционные установки с рекуперацией 93% тепла и холода. Выполнен монтаж и пуско-наладочные работы. Регулярно выполняется сервисное обслуживание.

    • Категория

       Офисные центры, Торговые центры и магазины

    • Размещение

       г. Киев

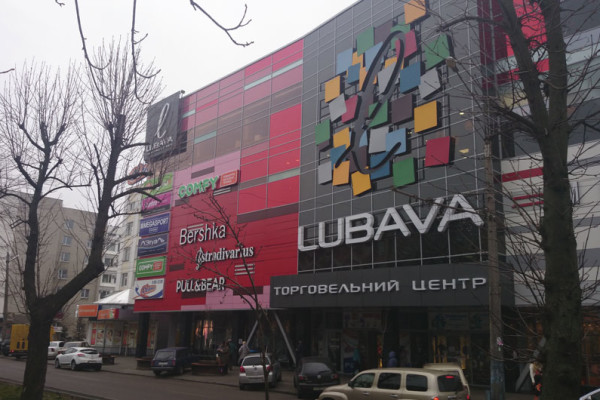

  • ТРЦ «Любава Сити»
    ТРЦ «Любава Сити»

    Реализация системы вентиляции, дымоудаления, водоснабжения и канализации в ТРЦ «Любава Сити», Черкассы

    • Дата

       26 февраля, 2014

    • Клиент

       Строительная группа «АКМЕ»

    • Описание

       Реализация системы вентиляции, дымоудаления, водоснабжения и канализации.

    • Категория

       Торговые центры и магазины

    • Размещение

       г. Черкассы

  • ТЦ «Крещатик Сити»
    ТЦ «Крещатик Сити»

    Проект, поставка оборудования, монтаж, пуско‐наладка системы вентиляции, отопления, кондиционирования.

    • Дата

       8 ноября, 2012

    • Клиент

       ТЦ «Крещатик Сити»

    • Описание

       Проект, поставка оборудования, монтаж, пуско‐наладка системы вентиляции, отопления, кондиционирования.

    • Категория

       Офисные центры, Торговые центры и магазины

    • Размещение

       г. Черкассы

  • Кинотеатр «Планета Кино» (IMAX)
    Кинотеатр «Планета Кино» (IMAX)

    Поставка установок, монтаж, пуско‐наладка системы вентиляции, кондиционирования, отопления, дымоудаления, водопровода…

    • Дата

       8 сентября, 2012

    • Клиент

       IMAX

    • Описание

       Поставка оборудования установок, монтаж, пуско‐наладка системы вентиляции, кондиционирования, отопления, дымоудаления, водопровода и канализации, и теплоснабжения

    • Категория

       Кинотеатры, Торговые центры и магазины

    • Размещение

       г. Львов

  • Магазины «Сильпо»
    Магазины «Сильпо»

    Поставка оборудования, монтажные работы системы кондиционирования.

    • Дата

       27 мая, 2012

    • Клиент

       Сильпо

    • Описание

       Поставка оборудования, монтажные работы системы кондиционирования.

    • Категория

       Торговые центры и магазины

    • Размещение

       г. Киев

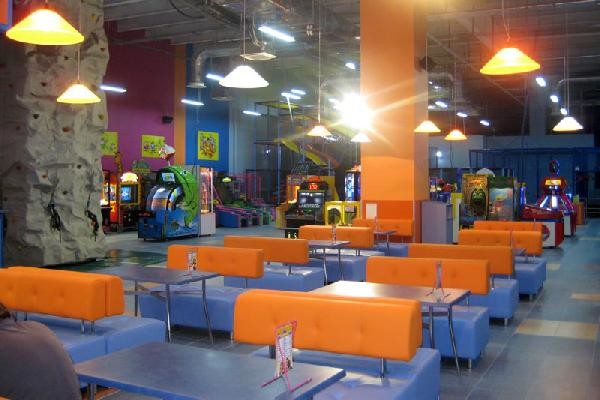

  • ДРК «Игроленд»
    ДРК «Игроленд»

    Поставка оборудования. Монтаж, пуско‐наладка системы вентиляции, кондиционирования, отопления, водоснабжения и канализации.

    • Дата

       14 октября, 2011

    • Клиент

       ДРК «Игроленд»

    • Описание

       Поставка оборудования. Монтаж, пуско‐наладка системы вентиляции, кондиционирования, отопления, водоснабжения и канализации.

    • Категория

       Торговые центры и магазины

    • Размещение

       г. Днепр




Отопление, вентиляция и кондиционирование в торговых центрах и магазинах

Каждый торговый центр индивидуален и отличается от других архитектурными особенностями, площадью и количеством магазинов. И для каждого нужен свой подход и своё техническое решение.

Из-за большого скопления людей, для обеспечения комфортного микроклимата требуются значительные затраты на организацию отопления, вентиляции и кондиционирования.

В магазинах площадью до 250 м2 допускается установка естественной вентиляции. Она в свою очередь имеет ряд минусов. Её эффективность сильно понижается из-за непостоянного воздухообмена и попадания в помещение неотфильтрованного и холодного воздуха. В таких случаях часто приходиться открывать двери, особенно летом.

Магазины средних и больших размеров уже не обойдутся без качественной принудительной вентиляции.

Система ОВиК нужна не только для подачи свежего и чистого воздуха, но и для удаления тепла от людей, осветительных приборов и холодильного оборудования, а также углекислого газа, лишней влаги и неприятных запахов.

Вентиляцию и кондиционирование в продовольственных магазинах рассчитывают исходя из площади 5 м2 на 1 человека, в других – 6 м2. Для каждого посетителя подаётся 20 м3/час воздуха, для сотрудника – 60 м3/час.

Торговые центры имеют ряд особенностей, которых нужно придерживаться:

  • Если продовольственные и непродовольственные товары размещены в разных залах, системы вентиляции для них нужно делать раздельными.
  • В помещениях, где продаётся бытовая химия запрещена рециркуляция.
  • В магазинах одежды должна обеспечиваться приточно-вытяжная вентиляция в торговом зале и вытяжка в примерочных.
  • В супермаркетах необходимо поддерживать оптимальную температуру и влажность, чтобы продлить хранение продуктов.
  • Для кладовых и складов хранения товаров необходимо устанавливать отдельную систему. Их разрешается объединять только при использовании противопожарных клапанов.
  • В общественных санузлах на каждый унитаз приходиться 100 м3/час вытяжки.

Над дверными проёмами необходимо устанавливать тепловые завесы для создания барьера, который будет препятствовать попаданию воздуха с улицы.

Магазины, встроенные в жилые здания следует оборудовать независимыми системами, а вытяжку прокладывать выше кровли. В таких помещениях повышенные требования к шумоизоляции.

Для вентилирования залов рекомендуется использовать приточно-вытяжные установки с роторными рекуператорами и с камерой смешения приточного и вытяжного воздуха. Такое оборудование позволит значительно сэкономить на калориферах зимой. В результате ощутимо уменьшится энергопотребление.

Для помещений, где готовят еду, предусматривается отдельная вытяжка.

Для торговых залов обычно рассматриваться такие системы вентиляции, кондиционирования и отопления:

  • центральный кондиционер – приточно-вытяжная установка с секциями охлаждения, отопления и рекуперации;
  • руфтопы – крышное оборудование, с преобладанием подмеса уже использованного воздуха и около 20-30% свежего;
  • мультизональные кондиционеры с кассетными или канальными блоками;
  • система чиллер-фанкойл.

Чаще используют комбинированную систему, которая включает в себя функции вентилирования, охлаждения и отопления. С помощью автоматики и диспетчеризации контролируют необходимые параметры: температуру, объём и скорость воздуха, интервал работы и другие.

В помещениях высотой от 3 м используют вихревые диффузоры, которые имеют большую дальнобойность и охватывают всю площадь.
